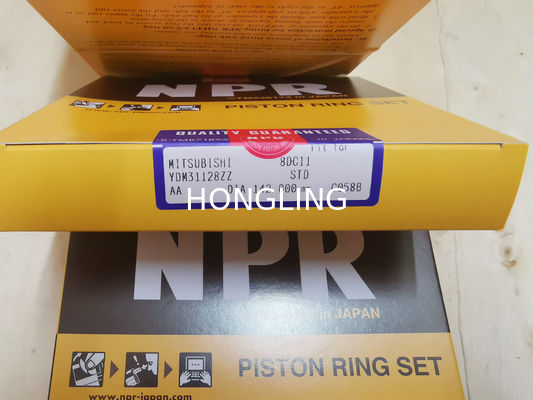

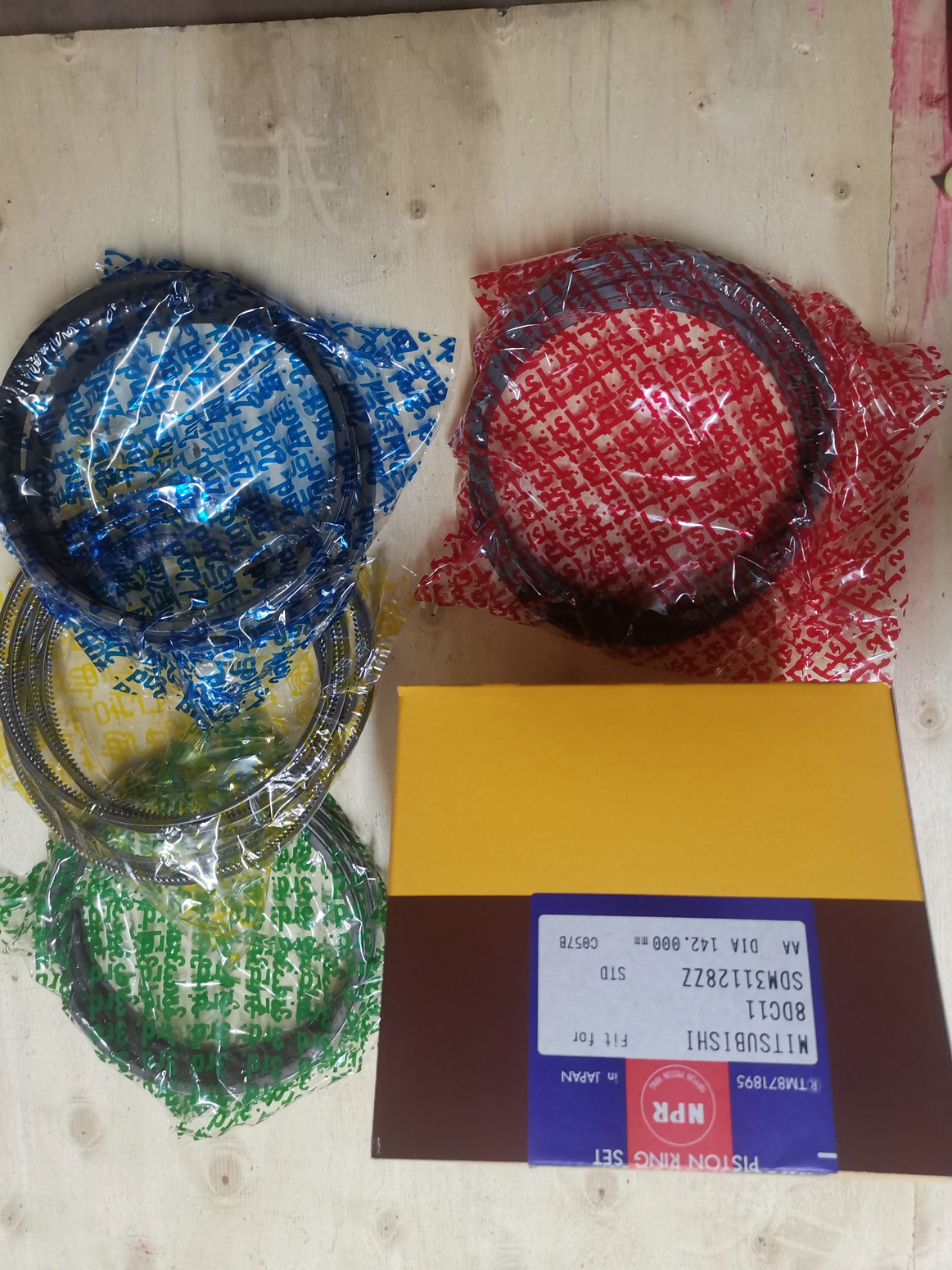

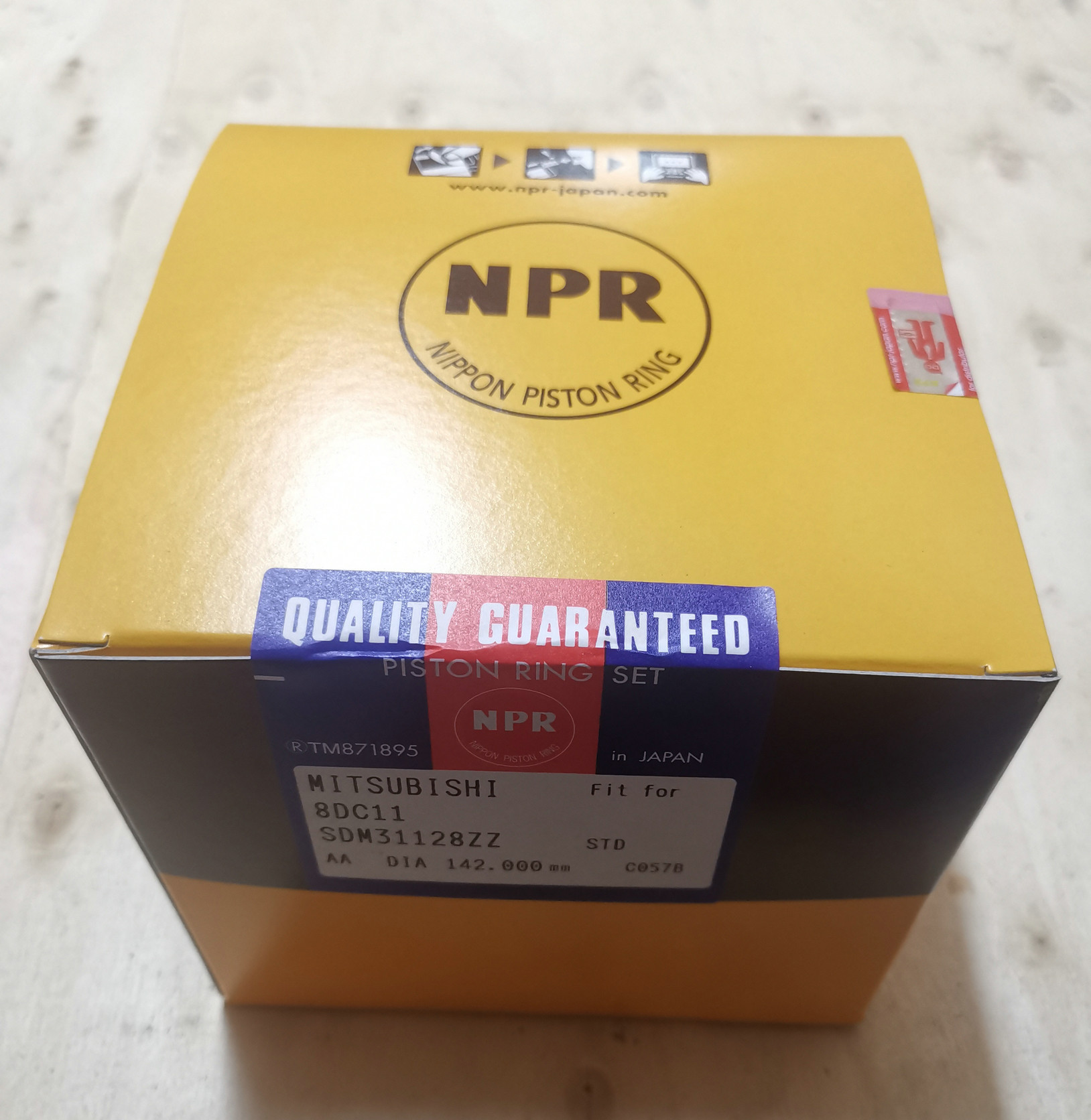

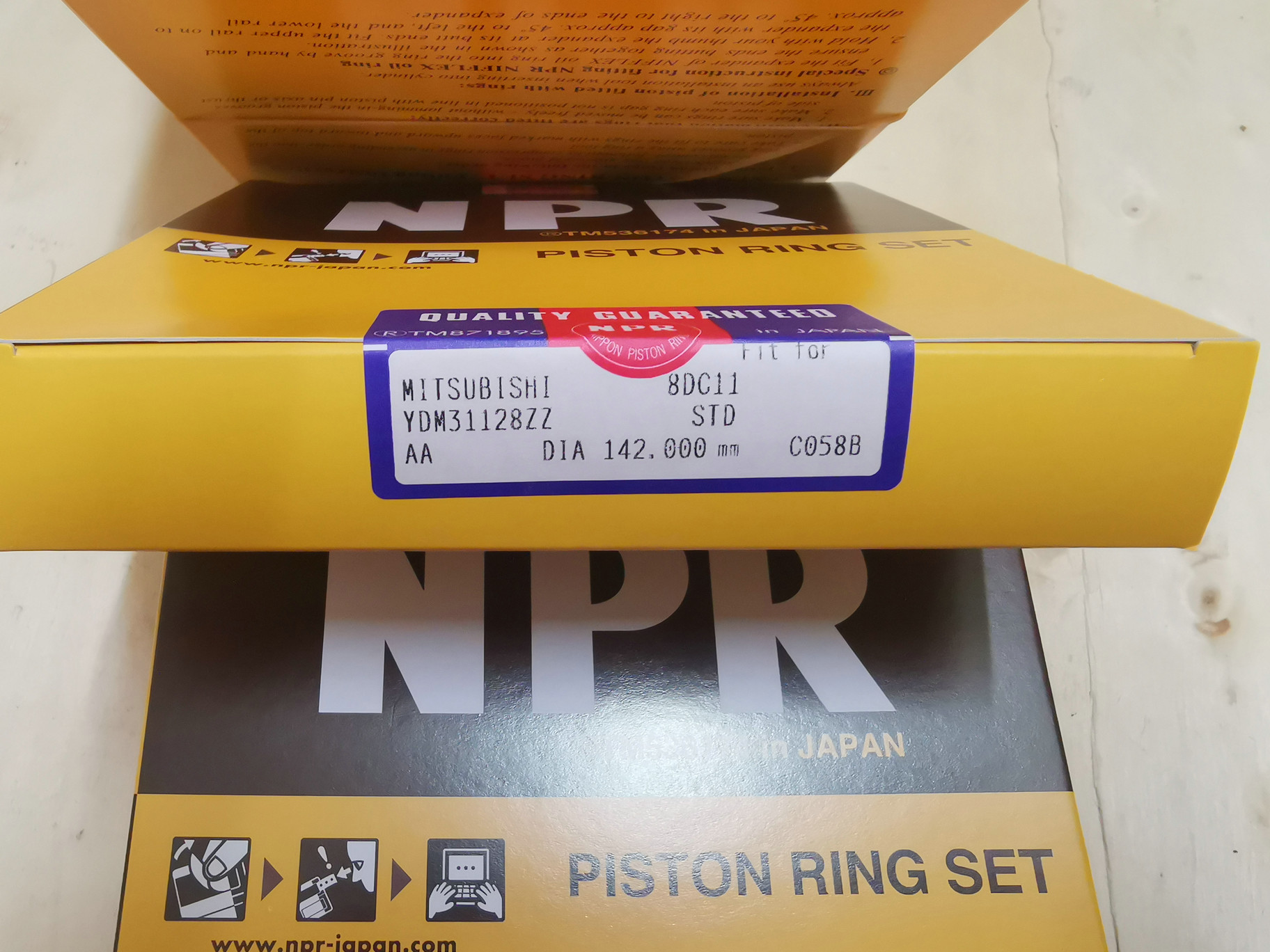

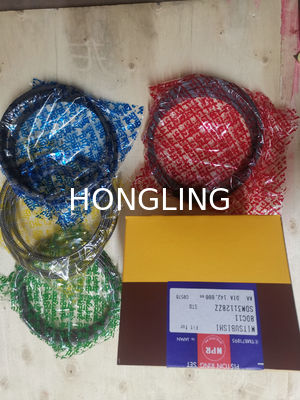

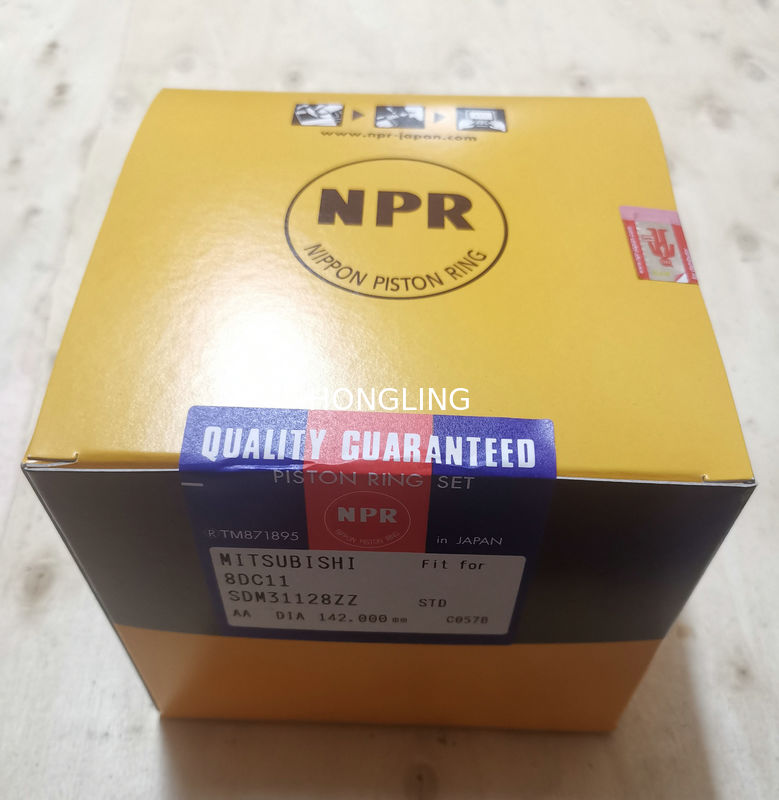

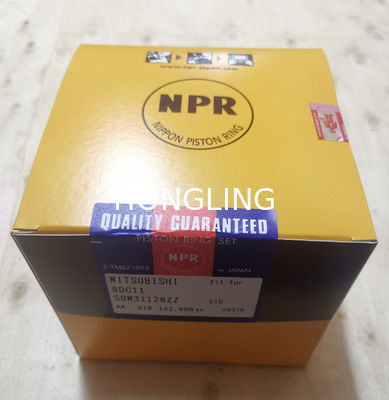

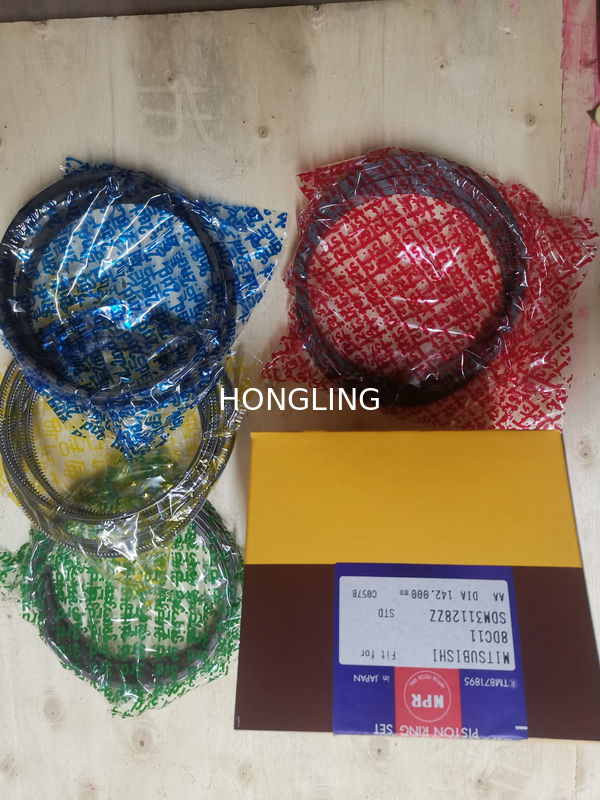

Mitsubishi Dizel Motor Parçaları 8DC11 için 30617-50111 ME090588 Segman

“NPR SEGMAN TAKIMIMontaj Talimatı

I. Piston segmanlarını aşağıdaki sırayla takın:

1,Pistonun segman oluklarını iyice temizleyin.

2,Yağ kontrolünü - ardından sıkıştırma segmanlarını artan sırayla bir halka aleti kullanarak halka oluklarına takın.

3, Halkaları işaretli yüzleri yukarıya ve üste gelecek şekilde takmaya özen gösterin pistonun.

II.Halkaların doğru takıldığının teyidi:

1, halkaların serbestçe hareket edebildiğinden emin olun-piston yivlerinde sıkışma olmadan.

2, Her halka boşluğunun piston pimi ekseni veya itme ile aynı hizada olmadığından emin olun

III. Segmanlarla donatılmış pistonun montajı:

Silindire yerleştirirken daima bir montaj aleti kullanın.

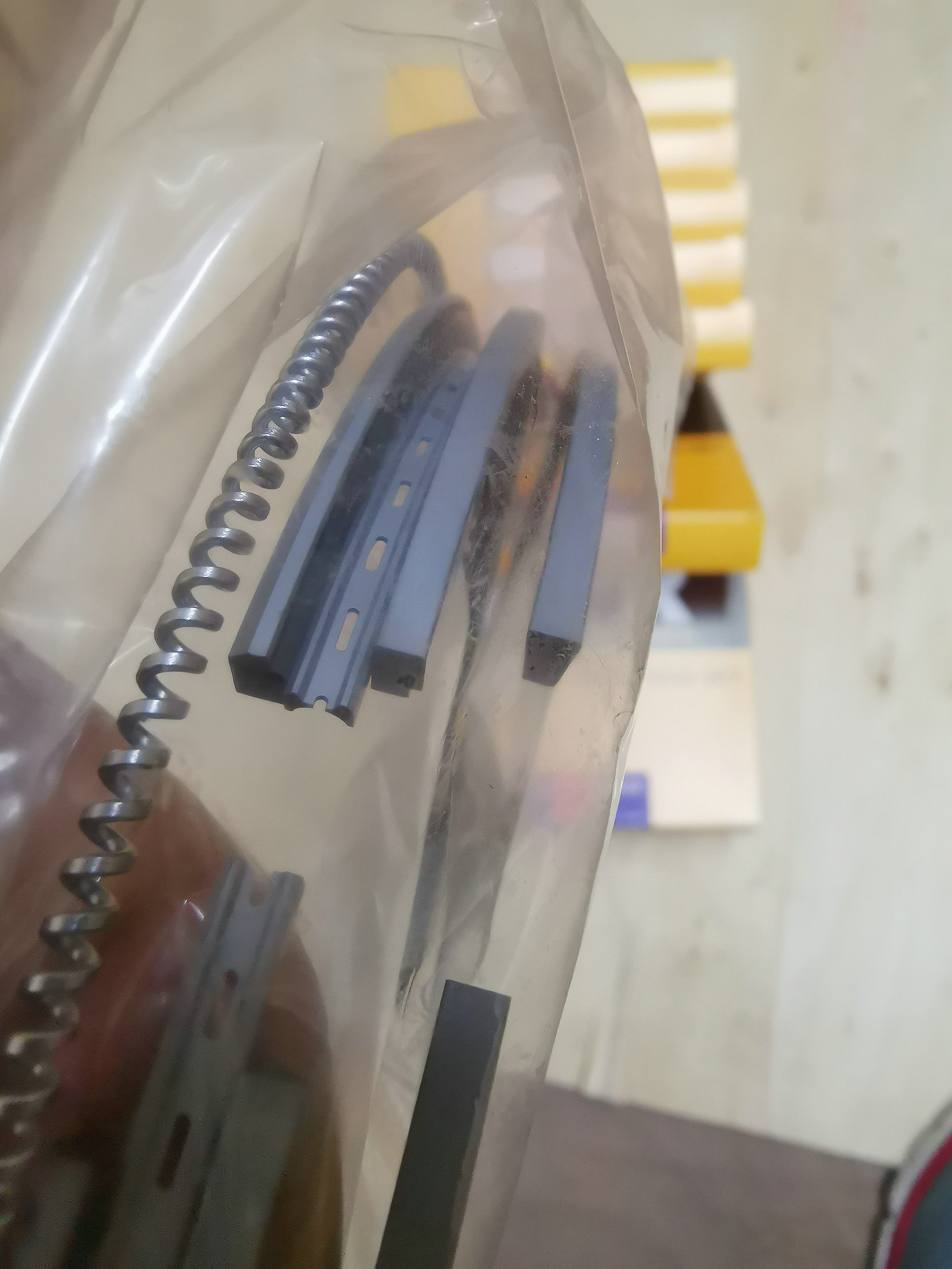

NPR NIFFLEX yağ segmanını takmak için özel talimat

1, NIFFLEX yağ segmanının genişleticisini segman oluğuna elle yerleştirin ve şekilde gösterildiği gibi uçların birbirine geçmesini sağlayın.

2, Genişleticiyi başparmağınızla poposu biter.Üst rayı, aralığı yaklaşık 45° sola ve alt rayı yaklaşık 45° sağa, genişleticinin uçlarına gelecek şekilde genişleticiye takın.
